測渦輪齒圈端面跳動儀
發布時間：2016/8/26 14:24:50

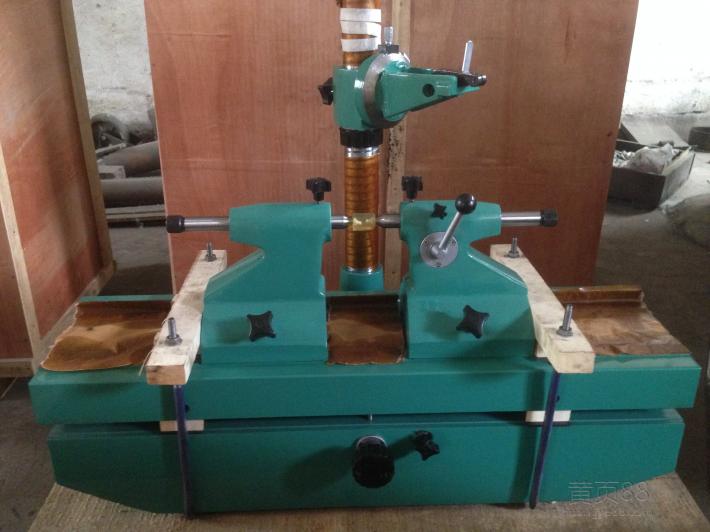

渦輪齒圈端面跳動測量儀,渦輪齒圈端面跳動檢查儀可對具有中心孔的帶軸內外嚙合圓柱齒輪、圓錐齒輪、蝸輪和蝸桿的齒圈徑向跳動和端面跳動進行測定（如果被測齒不帶軸，用戶可自制具有中心孔的芯軸）。齒輪跳動檢查儀也可對其有中心孔的圓柱和圓錐的徑向跳動和端面跳動進行測定。
渦輪齒圈端面跳動測量儀,渦輪齒圈端面跳動檢查儀技術參數： 1、被測齒輪模數范圍：1～6mm。2、被測工件_直徑：300m。3、兩頂針間_距離：418mm。4、測量支架轉動范圍：＋90。5、指示表分度值：0.001mm。
6、齒圈的徑向跳動△Fr為測頭相對于齒輪軸線的_變動量。為此，齒圈徑向跳動的檢查是用具有原始齒條齒形的測量頭進行，檢查時，依次插入齒輪的齒間內，在齒輪轉一圈范圍內，測頭相對于齒輪軸線的_變動量即為△Fr。
渦輪齒圈端面跳動測量儀,渦輪齒圈端面跳動檢查儀被測工件的安裝：
1被測工件的心軸長短、操作的方便性，預先將左_架4固定在臺面15適當的位置上，并使頂針固定。
2.按工件心軸尺寸調整右頂針架12位置，是其在使用彈簧頂針頂住心軸中心孔時，松緊適當，無軸向竄動。
在進行上述工作時，應注意使頂針伸出頂針座孔部分盡量小些。
根據工件要求安裝相應的測頭及附件和調整測量支架位置。（測量支架在垂直位置）
1.測齒輪時，選用相應模數的圓錐測量頭，并用接頭接長。
2.測圓錐徑向跳動時可直接用千分表球形測量頭。
3.測量表面或內齒和齒輪時用水平杠桿和相應的測量頭。
4.測圓錐的徑向跳動時采用千分表球形測量頭并轉動測量支架，是其轉過的角度等于圓錐角之半，用緊固螺釘17緊固。
渦輪齒圈端面跳動測量儀,渦輪齒圈端面跳動檢查儀技術參數： 1、被測齒輪模數范圍：1～6mm。2、被測工件_直徑：300m。3、兩頂針間_距離：418mm。4、測量支架轉動范圍：＋90。5、指示表分度值：0.001mm。
6、齒圈的徑向跳動△Fr為測頭相對于齒輪軸線的_變動量。為此，齒圈徑向跳動的檢查是用具有原始齒條齒形的測量頭進行，檢查時，依次插入齒輪的齒間內，在齒輪轉一圈范圍內，測頭相對于齒輪軸線的_變動量即為△Fr。
渦輪齒圈端面跳動測量儀,渦輪齒圈端面跳動檢查儀被測工件的安裝：
1被測工件的心軸長短、操作的方便性，預先將左_架4固定在臺面15適當的位置上，并使頂針固定。
2.按工件心軸尺寸調整右頂針架12位置，是其在使用彈簧頂針頂住心軸中心孔時，松緊適當，無軸向竄動。
在進行上述工作時，應注意使頂針伸出頂針座孔部分盡量小些。
根據工件要求安裝相應的測頭及附件和調整測量支架位置。（測量支架在垂直位置）
1.測齒輪時，選用相應模數的圓錐測量頭，并用接頭接長。
2.測圓錐徑向跳動時可直接用千分表球形測量頭。
3.測量表面或內齒和齒輪時用水平杠桿和相應的測量頭。
4.測圓錐的徑向跳動時采用千分表球形測量頭并轉動測量支架，是其轉過的角度等于圓錐角之半，用緊固螺釘17緊固。
河北精工機床制造有限公司_生產渦輪齒圈端面跳動測量儀,渦輪齒圈端面跳動檢查儀、偏擺儀檢查儀。
